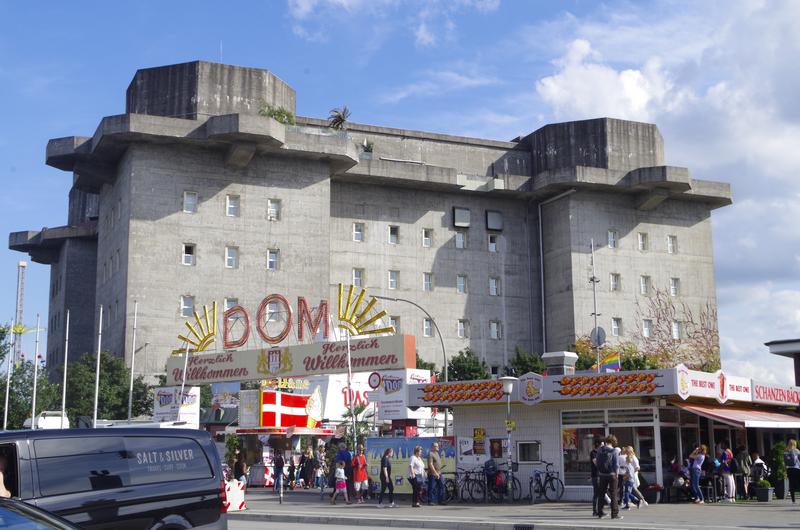

Tipos y clases de Bunkers alemanes, catalogacion con su correspondiente nomenclatura y descripcion.
Fue en 1936 durante la construcción de la Muralla de Oeste o Westwall cuando la Organización Todt comenzó a construir instalaciones de defensa de acuerdo a planificación estándar o Regelbauten, teniendo en mente el objetivo de acelerar y simplificar la construcción de las instalaciones y simplificar la entrega de materiales.
Las tres ramas de la Wehrmacht, el Heer, la Kriegsmarine y la Luftwaffe desarrollaron sus proyectos por separado.
También se estandarizó el espesor de las paredes y techos las tres series existentes B1, C y D poseían espesores estándar o Baustärke, de 1 metro, 60 cm y 30 cm, respectivamente, estas construcciones de defensa estaban pensadas para albergar ametralladoras y cañones anticarro, y en algunos casos estaban equipadas con blindaje de acero adicional.
En 1938, el programa Limes estableció el espesor de la serie B1 en 1,50 metros.
En febrero de 1939 aparecen los bunkers y casamatas serie 100, utilizando protecciones A, de 3,50 metros de espesor y la serie B fue establecida en 2 metros, esta serie de construcciones estándar o Regelbau fueron las primeras construidas para albergar armamento específico para fortificaciones como los morteros automáticos M19 de 81 mm y los FestungPaK checoslovacos de 4,7 cm de calibre, todas las construcciones estaban provistas de una chimenea y de un sistema de ventilación y algunas disponían de una tronera para la defensa desde el interior y una salida de emergencia.
Bunkers de la Westwall
• B1 Para una MG
• B2 Para una MG y una Sección de infantería
• B3 Para dos MG´s
• B10 Para una Sección de infantería, subterráneo
• B11 Para dos Secciones de infantería, subterráneo
• B18 Para cañón FK 16
• B19 Abierto para observación de artillería
• B19a Para observación de artillería con torreta 21P7
• B19b Para observación de artillería con torreta 44P8
• B20 Para PaK de 3,7 cm
• B20a Para PaK de 3,7 cm
• B22 Para FlaK de 8,8 cm
• B23 Para MG
• B24 Para dos MG´s con troneras blindadas
• B25 Para dos MG´s con troneras blindadas
• B26 Para dos MG´s sin troneras blindadas
• B27 Para señales
• B28 Observación artillera con cúpula pequeña
• B29 Torreta con seis mirillas y una Sección de infantería
Los modelos principales de la serie 100 fueron:
• 104b Casamata para MG
• 105b Casamata blindada para MG
• 110a Casamata para MG con tres troneras
• 112a Casamata para MG con seis troneras
• 114a Casamata para MG con seis troneras con espesor tipo A
• 115a Refugio con seis Cúpulas o torretas blindadas
• 115d Casamata para MG con seis troneras
• 116SK Refugio para Planta generadora de energía
• 117a Cuartel General
• 118a/b/c Hospital
• 119a Cuartel General
• 120a Puesto de observación de artillería
• 121a Puesto de observación de artillería con campana. Protección tipo A
• 127 Refugio en cuesta o en ladera para una Sección de Infantería (10 hombres)
• 128 Refugio en cuesta o ladera para dos Secciones de Infantería (20 hombres)
• 130b Refugio para PaK
• 132 Casamata para MG
• 133c Casamata para MG con tres troneras. Protección tipo A
• 134 Polvorín de dos salas de almacenamiento
• 135 Refugio para mortero M19
• 139a Casamata para 4,7cm FePaK 36(t) y MG
• 142 Refugio para los cargadores de las baterías utilizadas en los Puestos de
observación
• 143 Puesto de observación de infantería
• 164 Polvorín
• 184 Refugio con cisterna
• 193 Refugio con cisterna
• 194 Refugio con cisterna
• 195 Refugio con cisterna
• 196 Refugio con cisterna
A fines de 1939 fue lanzada la serie 400 que no fue utilizada en la Muralla del Atlántico o Atlantikwall, sólo se construyeron 9 modelos diferentes y le siguió inmediatamente la serie 500 (33 modelos), esta serie solamente utilizaba protección tipo B.
Los modelos de la serie 500:
• 501 Refugio para una Sección de Infantería (10 hombres)
• 502 Refugio para dos Secciones de Infantería (20 hombres)
• 504 Refugio para PaK más su dotación (10-12 hombres)
• 505 Casamata con escudo, para 3,7cm PaK
• 506a/b Casamata para 4,7cm PaK 36(t) y su dotación (6-8 hombres)
• 512 Polvorín
• 515 Casamata con escudo para MG
Entre noviembre de 1942 y principios de 1944 fue introducida la serie 600, 108 modelos en total, planeadas para todo uso, la protección A fue utilizada en 13 modelos, la B en 85 y la B1 neu en 10 modelos.
Si bien mantiene las características generales de los modelos 100 y 500, la serie 600 introduce la novedad del uso de las torretas conocidas como tipo Tobruk en la mayoría de los modelos.
Los modelos de la serie 600:
• 600 Refugio para 5cm KwK, seis hombres de dotación y munición
• 601 Refugio para PaK con techo blindado y ringständ
• 602 Refugio para un vehículo blindado y tropa
• 603 Refugio para dos vehículos blindados, PzKpfw II; PzKpfw III o PzKpfw IV o
cañones de asalto o autopropulsados
• 604 Refugio para un cañón con ringständ
• 605 Refugio para dos cañones con ringständ
• 606 Refugio para un reflector de 60cm
• 607 Polvorín para municiones de artillería pesada, con un cuarto para los cartuchos y
otro para las vainas
• 608 Cuartel General para Batallón o Regimiento, de 8 cuartos, con ringständ
• 609 Cuartel General para Batallón o Regimiento
• 610 Cuartel General para Compañía reforzada o Batería (12 hombres)
• 611 Casamata para cañón de campaña, 10 cm Fh 14/19(t) o 15,5 cm K420(f), con
ringständ
• 612 Casamata de diseño simple para cañón de campaña o 7,5 cm PaK 40
• 613 Puesto de observación de artillería con campana
• 614 Puesto de observación de artillería con campana de dos etapas
• 615 Puesto de observación de artillería con techo blindado
• 616 Estación de empalmes de transmisiones de radio
• 617 Estación de transmisiones de radio
• 618 Centro de señales de radio de Estado Mayor (9 hombres), con ringständ
• 619 Refugio para maquinaria
• 620 Casamata en cuesta o ladera bajo blindaje para MG bajo blindaje
• 621 Refugio para una Sección de Infantería (10 hombres)
• 622 Refugio para dos Secciones de Infantería (20 hombres)
• 623 Casamata para MG bajo blindaje
• 624 Casamata blindada para MG
• 625 Casamata para 7,5cm PaK 40
• 625b Casamata para 7,5cm PaK 40
• 626 Casamata para 7,5cm PaK 40 con techo blindado
• 627 Puesto de observación de artillería con tronera blindada
• 628 Refugio en cuesta o ladera para una Sección de Infantería (10 hombres)
• 629 Refugio para PaK y su dotación, con dos ringstände
• 630 Casamata para PaK ligero y una MG bajo blindaje en un lateral, y un ringständ
• 630b Casamata para MG bajo blindaje
• 631 Casamata para 4,7cm FePaK 36(t)
• 631b Casamata para 4,7cm FePaK 36(t)
• 632 Refugio con campana con 3 troneras para MG (MG 08; MG 13; MG 26(t);
MG 34 o MG 37(t)
• 633 Refugio para mortero M19 (14 hombres)
• 634 Refugio con campana con 6 troneras para dos MG (9 hombres)
• 635 Refugio en cuesta o ladera para dos Secciones de Infantería (20 hombres)
• 636 Puesto de dirección de tiro de artillería costera del Heer (11 hombres)
• 636a Puesto de dirección de tiro de artillería costera de la Kriesgmarine (11 hombres)
• 637 Puesto de artillería costera
• 638 Refugio hospital pequeño
• 639 Refugio hospital grande
• 640 Casamata para 3,7cm PaK bajo blindaje
• 641 Polvorín con ringstände y dos salas, una para 500 cartuchos y otra para 200 vainas
• 642 Casamata para 4,7cm FePaK 36(t) y MG
• 643 Refugio con protección A con campana con 3 troneras para MG
• 644 Refugio con protección A con campana con 6 troneras para dos MG
• 645 Refugio para cocina
• 646 Refugio con cisterna
• 647 Refugio con campana con 1 tronera para MG
• 648 Refugio con campana con 1 tronera para MG
• 649 Casamata para cañón, con tronera para tiro lateral en 90°. En Azeville un 10,5 cm
K331(f)
• 650 Casamata para cañón, con tronera para tiro lateral en 120°
• 651 Casamata para cañón, con tronera para tiro lateral en 90°, sin vivienda
• 652 Casamata para cañón, con tronera para tiro lateral en 120°, sin vivienda
• 653 Casamata para 5cm KwK, con ringstände
• 653b Casamata para 5cm KwK, con ringstände
• 654 Casamata para 5cm KwK de diseño simplificado
• 655 Refugio para seis hombres con equipo completo
• 656 Refugio para 15 hombres
• 657 Refugio para dos cocinas
• 658 Refugio con cisterna
• 659 Refugio con cisterna, protección tipo A
• 660 Refugio para cargador de baterías
• 661 Enfermería
• 662 Casamata para cañón de campaña, con protección tipo A
• 663a Casamata para 10cm KK y MG con protección tipo A en el flanco derecho
• 663b Casamata para 10cm KK y MG con protección tipo A en el flanco izquierdo
• 664 Refugio para obús ligero con campana, protección tipo A
• 665 Puesto de observación para infantería con campana, con cúpula 438P01
• 666 Puesto de observación para infantería con campana pequeña, con cúpula 749P03
• 667 Casamata pequeña para 5cm KwK
• 668 Refugio pequeño para seis hombres
• 669 Casamata de diseño simplificado para cañón de campaña. Con un campo de tiro de
60°
• 670 Casamata de diseño simplificado para cañón con tronera de disparo lateral en 90°
• 671 Casamata de diseño simplificado para cañón con tronera de disparo lateral en 120°
Generalmente, un cañón de 10,5 cm, K29(p); K35(t); K332(f); K335(h); K338(i) o K352(r)
• 671 SK Casamata de diseño simplificado para cañón de 9,4 cm de artillería costera
• 672 Refugio de diseño simplificado para un cañón
• 673 Refugio de diseño simplificado para dos cañones
• 674 Polvorín de pequeñas dimensiones
• 675 Refugio pequeño con cisterna
• 676 Casamata pequeña para 4,7cm PaK 36(t)
• 677 Casamata de diseño simplificado para 8,8cm PaK 43/41
• 678 Casamata de diseño simplificado para cañón con tronera de disparo lateral en 90°
• 679 Casamata de diseño simplificado para cañón con tronera de disparo lateral en 120°
por ejemplo en Mont Camisy, un 15,5 cm K414(f)
• 680 Casamata de diseño simplificado para 7,5cm PaK 40
• 681 Casamata blindada, de diseño simplificado, para MG
• 682 Refugio pequeño para maquinaria
• 683 Casamata de diseño simplificado para cañón de 21cm, normalmente un Skoda
K39/40(t) con tronera de disparo lateral en 120°. Protección tipo A
• 684 Casamata de diseño simplificado para cañón de 21cm con tronera de disparo lateral
en120°
• 684A Casamata de diseño simplificado para cañón de 21cm con tronera de disparo lateral
• en120°. Protección tipo A
• 685 Casamata de diseño simplificado para cañón KwK de 21cm o Flak de 12,8 cm con
tronera de disparo lateral en 60°. Protección tipo A
• 686 Casamata de diseño simplificado para cañón de 19,4cm con tronera de disparo
lateral en 120°
• 687 Refugio pequeño con torreta de PzKpfw V "Panther"
• 688 Casamata de diseño simplificado para cañón de 17cm L/50 con tronera de disparo
lateral en 120°. Protección tipo A
• 689 Casamata de diseño simplificado para cañón de 17cm L/50 con tronera de disparo
lateral en 120°. Protección tipo A
• 690 Casamata de diseño simplificado para cañón de 17cm L/50 con tronera de disparo
lateral en 90°. Protección tipo A
• 691 Centro de transmisiones del Alto Mando
• 692 Casamata de diseño simplificado para Flak de7,6(r) u 8,8cm
• 693a Refugio pequeño para señalizaciones de óptica
• 693b Refugio pequeño para señalizaciones de óptica
• 694 Casamata de diseño simplificado para montaje de cañón. Protección tipo B
• 695 Casamata pequeña para MG
• 696 Casamata pequeña de diseño simplificado sobre cuesta o ladera para MG
• 697 Estación pequeña para medición de rangos de artillería costera
• 698 Casamata de diseño simplificado para montaje de cañón de 10,5cm K408(i)
• 699 Casamata de diseño simplificado para montaje de 8,8 cm PaK 43, aunque se han
visto casamatas con diferentes tipo de armas, a saber: 10,5 cm K352(r); 12,2 cm
sFH 396; 15,2 cm K433(r); 15,2 cm K425(f); 15,5 cm K432(b); 12 cm K370(b);
12,2 cm K390(r); 15 cm sFH 18; 15 cm sFH 25(t); 15,5 cm sFH 414(f).
A principios de 1944 aparecen los refugios de la serie 700, cinco en total, de los cueles sólo pocos ejemplares fueron construidos, eran construcciones simples con torres Tobruk, chimeneas y sistemas de ventilación incorporados, todos construidos con protección tipo B.
Los cinco modelos de la serie 700:
• 700 Casamata con techo blindado para 7,5cm PaK 40
• 701 Refugio para PaK de una sóla sala
• 702 Refugio para una Sección de Infantería (10 hombres)
• 703 Casamata para 8,8cm PaK 43
• 704 Casamata para montaje de cañón
En 1942 fue lanzada la serie VF, o "Verstärkt Feldmässigen" (Construcción reforzada) construcciones simples con sistemas de chimeneas y ventilación, además de aspilleras para la defensa desde el interior. Se utilizaban para su construcción protecciones B o B1.
Modelos construidos de la serie VF:
• VF 1a Refugio para seis hombres
• VF 1b Refugio subterráneo para seis hombres
• VF 2a Refugio para una Sección de Infantería (10 hombres)
• VF 2b Refugio para una Sección de Infantería (10 hombres)
• VF 2c Refugio para una Sección de Infantería (10 hombres) sin extensión subterránea
• VF 2d Refugio para dos Secciones de Infantería (20 hombres) dos Grupos sin extensión
subterránea
• VF 3 Casamata para MG
• VF 4a Casamata para MG
• VF 4b Casamata para MG
• VF 5a Refugio para PaK
• VF 5b Refugio para PaK
• VF 6a Puesto de observación
• VF 6b Puesto de observación
• VF 7a Polvorín
• VF 7b Polvorín
• VF 7c Polvorín subterráneo
• VF 7d Polvorín subterráneo
• VF 51a Refugio para seis hombres
• VF 52a Refugio para doce hombres
• VF 53a Refugio para PaK
• VF 54a Refugio para PaK
• VF 56a Refugio para seis hombres con torre Tobruk
• VF 57a Hospital
• VF 57m Hospital con sistema de calefacción
• VF 59a Refugio para seis hombres con torre Tobruk
