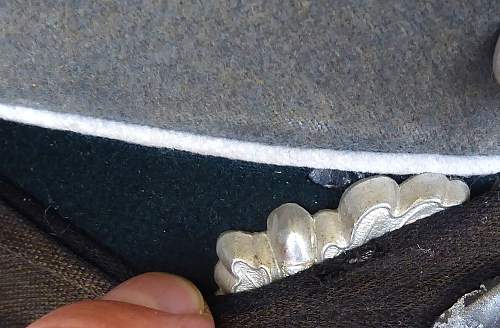

Esta sería la quinta ,le han puesto una banda negra incluso han dejado las insignias del ejercito regular  debajo.

Otro ejemplo de gorra del ejercito regular con su banda verde adaptada a SS, con esta ya van 4 ejemplos.

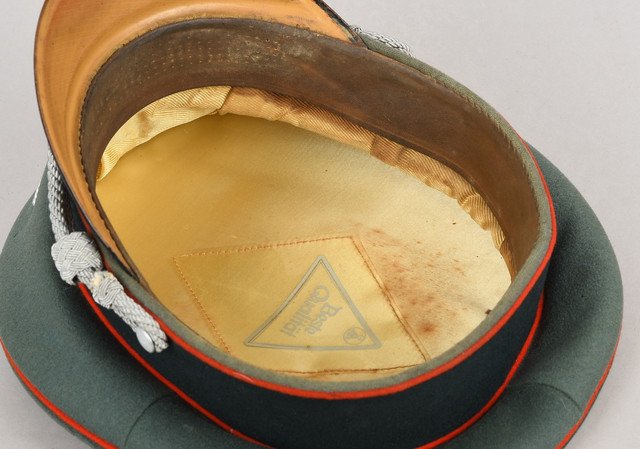

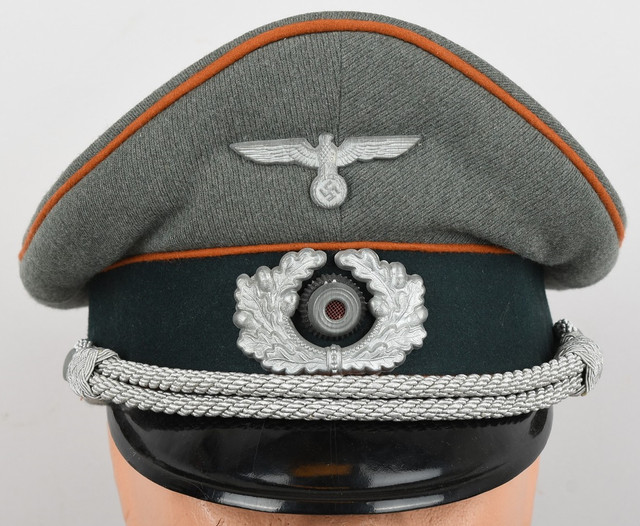

Añado nuevas fotos como referencia y comparación de gorras de época,pertenecen a la página de Ratisbon.

SEXTANTE A-10 (AAF) Army Air Forces

En 2022 se puso en contacto conmigo un coleccionista de militaría estadounidense y me ofreció un sextante A-10 en su caja de madera, con sus accesorios. Se lo habían regalado en Normandía y, como él no coleccionaba material de la Fuerza Aérea de Estados Unidos, me lo ofreció a buen precio.

Sextante A-10

Un sextante de burbuja A-10 de la Segunda Guerra Mundial, con su caja de madera original y accesorio alimentado por batería para iluminación nocturna utilizado para navegación celestial. Se utilizó en muchas versiones de aeronaves de la Fuerza Aérea del Ejército de los EE. UU. con tripulación de navegante durante la época, como los bombarderos B-17 Flying Fortress, B-24 Liberator y B-29 Superfortress, y los transportes C-46 Commando, C-47 Dakota y C-54 Skymaster. El sextante se suspendía del astrodomo de plexiglás en el techo de la aeronave mientras el navegante avistaba estrellas seleccionadas, trazando su cambio de ubicación con el mecanismo de trazado temporizado para determinar el curso de la aeronave.


Sextante A-10 (1942)




Como me llego.


Una vez lo restaure.







Saludos

USAAF

El 13 de febrero, día de la radio

La RADIO BC-604-D es un transmisor de radio que forma parte del conjunto de radio SCR-508 o SCR-528 del Ejército de los EE. UU. Está fabricado por Western Electric New York y es conocido como el "phila-42". Este transmisor de radio funciona con 8 tubos electrónicos y tiene un espaciado de canales de 100 kHz. Puede funcionar con voltajes de 12 o 24 V, dependiendo del dina motor utilizado, y consume 20A a 12V o 12A a 24V. Su potencia de salida de RF es de 20 W y pesa 23,2 kg. El BC-604-D se utiliza típicamente con el receptor de radio BC-603-D y se puede operar desde cualquier miembro de la tripulación con la ayuda del amplificador intercon BC-605.



Modelo: Radio Transmisor BC-604-A, -C, -D, -AM, -CM, y DM. Departamento Guerra. Octubre 1945.













SCR-508





La radio SCR-508 fue una radio móvil de onda corta del Cuerpo de Señales utilizada por el Ejército de los Estados Unidos durante la Segunda Guerra Mundial para comunicaciones terrestres de corto alcance usado en vehículos blindados y mecanizados.

La serie SCR-508 representó el compromiso del Ejército con la sintonización FM y de cristal, y fue ampliamente utilizada por unidades blindadas y mecanizadas. El sistema de torreta de los tanques ligeros y medianos de las últimas series se diseñó en torno a esta radio.

El equipo estaba formado por varios módulos, de los cuales los principales eran un transmisor y dos receptores, por lo tanto, servía para enviar y recibir comunicaciones desde dos escalones diferentes a la vez. El SCR-528 era una versión simplificada con sólo un receptor en lugar de dos, el SCR-538 era una versión aún más simplificada sin transmisor que sólo servía para recibir información. Los SCR-608 y SCR-628 eran versiones para la rama de artillería con distintas frecuencias.

Usar
La serie SCR-508 se estandarizó el 22 de julio de 1941 y fue utilizada por las fuerzas blindadas para el mando y control de unidades de tanques. Reemplazó a los anteriores SCR-293 y SCR-245 y se empleó principalmente en los tanques ligeros M5 Stuart y los tanques medianos M4 Sherman . También proporcionó el sistema de intercomunicación para todas las estaciones de tripulación. Permitía la comunicación de voz entre tanques y otros vehículos/unidades equipados con radios FM (como el SCR-510 y otros) que operaban en el mismo rango de frecuencia. El operador podía seleccionar uno de los 10 canales disponibles; había un total de 80 canales disponibles con una separación de 100 kHz. Los canales se identificaban mediante un identificador numérico. Por ejemplo, 27.100 MHz era el "canal 271", 25.000 MHz el "canal 250", y así sucesivamente. Fue reemplazada por las radios de la serie AN/VRC-8.

Componentes

•   Transmisor BC-604 (FM, CW/voz), 10 canales controlados por cristal de 20,0 MHz a 27,9 MHz, 25 vatios, alcance de 7 mi (11 km)
•   Dinamotor DM-35 (entrada de 12 voltios) o
•   Dinamotor DM-37 (24 voltios)
•   Receptor BC-603 (2 para el conjunto 508)
•   Dinamotor DM-34 (entrada de 12 voltios) o
•   Dinamotor DM-36 (24 voltios)
•   Montaje o bastidor FT-237
•   Gabinete CH-74 para uso en vehículos de comando abiertos (patas FT-284)
•   Base de mástil MP-52 para CH-74
•   Base de antena MP-48 y antena de látigo de 9 pies (2,7 m)
•   Cofre CH-264 para piezas y accesorios (se puede deslizar en el soporte en lugar del receptor)
•   Micrófono T-17
•   Auriculares HS-30
•   Juego de parches telefónicos RM-29
•   Caja de intercomunicación BC-606, en las estaciones de la tripulación
•   Generador de señales I-208 (TM 11-317)

En el caso de un tanque M4 Sherman los principales componentes para la instalación de un equipo de radio SCR-508 eran: un soporte FT-237, dos receptores de radio BC-603, un transmisor de radio BC-604, un módulo de almacenaje CH-264 para guardar accesorios, unos auriculares HS-18 o HS-30, un micrófono T-17 o T-30, una antena A-62, un mástil de 3 secciones, dos generadores de 24 V DM-36, un generador de 24 V DM-37, y una serie de cables, soportes y conectores para la instalación y conexión del equipo, de la antena, del mástil y de los accesorios.

Al equipo de radio SCR-508 se podía conectar un interfono para la comunicación de los miembros de la tripulación dentro del vehículo. En el caso de un tanque M4 Sherman, añadiendo los siguientes componentes: 5 cajas de control BC-606, 1 generador de 24 V DM-36, 1 amplificador BC-605, 4 auriculares HS-18 o HS-30 y 5 micrófonos T-17 o T-30, además de una serie de conectores y cables para conectar todos estos elementos.

Tipo: Receptor de Radio
País de origen: Estados Unidos
Servicio: 1941 – 1958
Diseñado: 1940
Producido: Julio 1941
Variantes: SCR-528, SCR-538, SCR-608, SCR-628
Peso: 62,2 kg.
Banda: Frecuencia Modulada (FM)
Frecuencia: 20 – 27,9 MHz
Canales: 10 preestablecidos, 80 en total.
Antena: Mástil de 3 m.
Potencia de transmisión: 30 W



El SCR-528 era un equipo de radio de onda corta usado en vehículos terrestres de Estados Unidos de la Segunda Guerra Mundial. El equipo estaba formado por varios módulos, de los cuales los principales eran un transmisor y un receptor, por lo tanto, servía para enviar y recibir comunicaciones. Se trata de una versión simplificada del SCR-508 con un solo receptor en lugar de dos.

En el caso de un tanque M4 Sherman los principales componentes para la instalación de un equipo de radio SCR-528 eran: un soporte FT-237, un receptor BC-603/683, un transmisor BC-604/684, un módulo de almacenaje CH-264 para guardar accesorios, unos auriculares HS-18 o HS-30, un micrófono T-17 o T-30, una antena A-62, un mástil de 3 secciones, un generador de 24 V DM-36 y otro DM-37, y una serie de cables, soportes y conectores para la instalación y conexión del equipo, de la antena, del mástil y de los accesorios.

Al equipo de radio SCR-528 se podía conectar un interfono para la comunicación de los miembros de la tripulación dentro del vehículo. En el caso de un tanque M4 Sherman, añadiendo los siguientes componentes: 5 cajas de control BC-606, 1 generador de 24 V DM-36, 1 amplificador BC-605, 4 auriculares HS-18 o HS-30 y 5 micrófonos T-17 o T-30, además de una serie de conectores y cables para conectar todos estos elementos.


Un SCR-528 en la parte trasera de la torreta de un tanque M4 Sherman.

Vehiculos: M3 Stuart, M3 Lee, M4 Sherman, M8 Greyhound, M24 Chaffee, M26 Pershing.


Plano de la instalación de un equipo de radio SCR-508,528,538 con interfono en un tanque M4 Sherman.
